七轴五联动
一机搞定全序精密加工

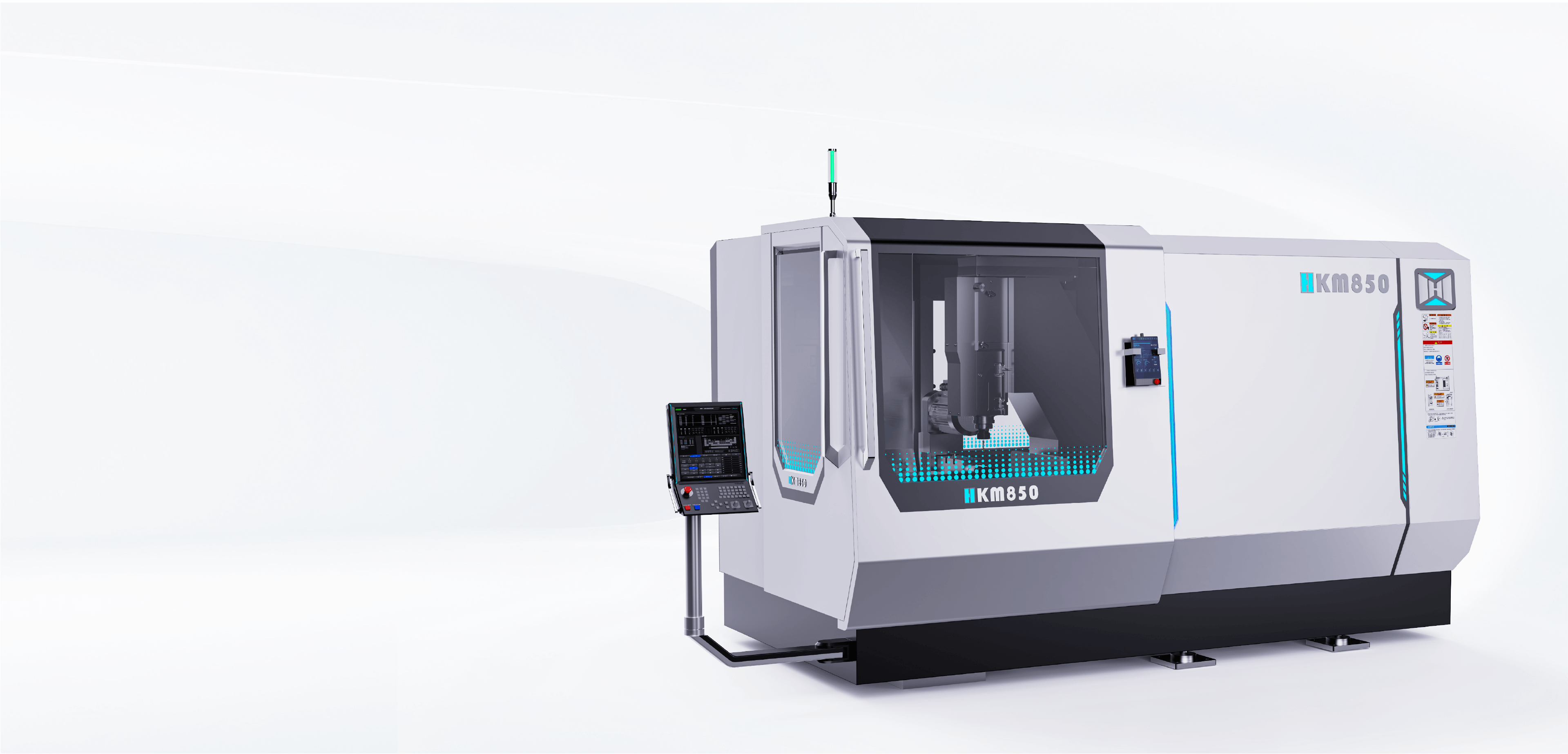

五轴高速混联加工中心HKM850
混联高速加工中心 七轴五联动全序精密加工
设备参数
| 技术描述 | 单位 | 参数 |
|---|---|---|
| 加工台面尺寸(转台) | mm | 500*500 |
| 1轴行程 | mm | 350 |
| 2轴行程 | mm | 350 |
| 3轴行程 | mm | 350 |
| 4轴行程 | ° | +360 |
| 5轴行程 | ° | +15/+135 |
| 最大工件尺寸 | mm | Φ1300*470 |
| TCP最大快移速度 | m/min | 120 |
| TCP定位精度 | mm | ≤0.05 |
| TCP重复定位精度 | mm | ≤0.01 |
| 主轴刀柄规格 | / | HSK-A63 |
| 主轴最高转速 | rpm | 20000 |
| 主轴最大输出扭矩 | Nm | 21(S1)25(S6-25%) |
| 主轴电机功率 | kw | 22(S1) 26.4(S6-25%) |
| 刀库容量 | pc | 24/32/40 |
| 最长刀长 | mm | ≤300 |
| 设备尺寸 | mm | L:5200*W:3100*H:2700 |
| 设备总重量 | Kg | 7500 |
| 设备总功率 | kW | 67 |

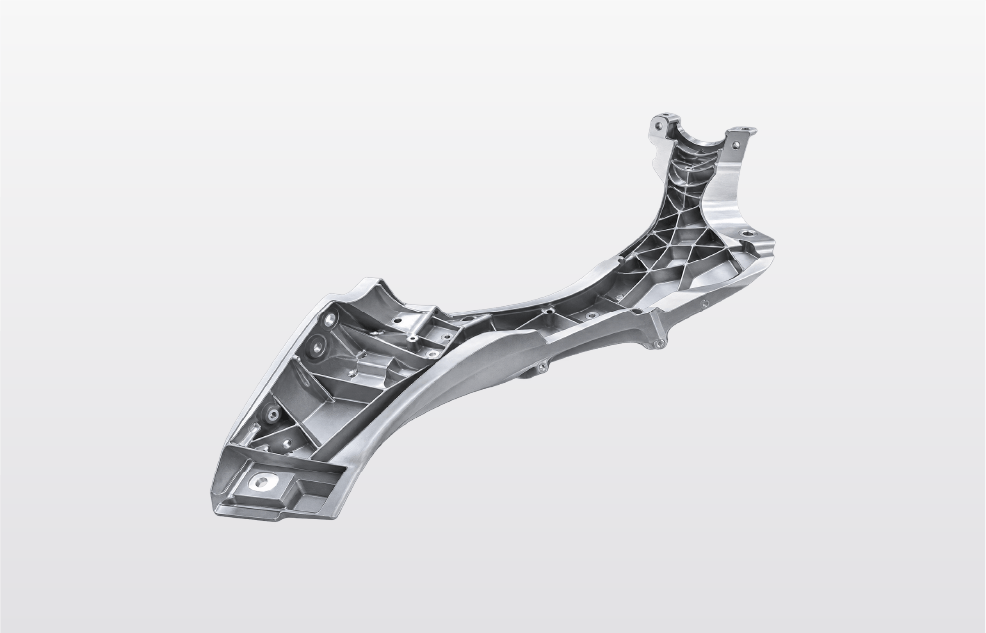

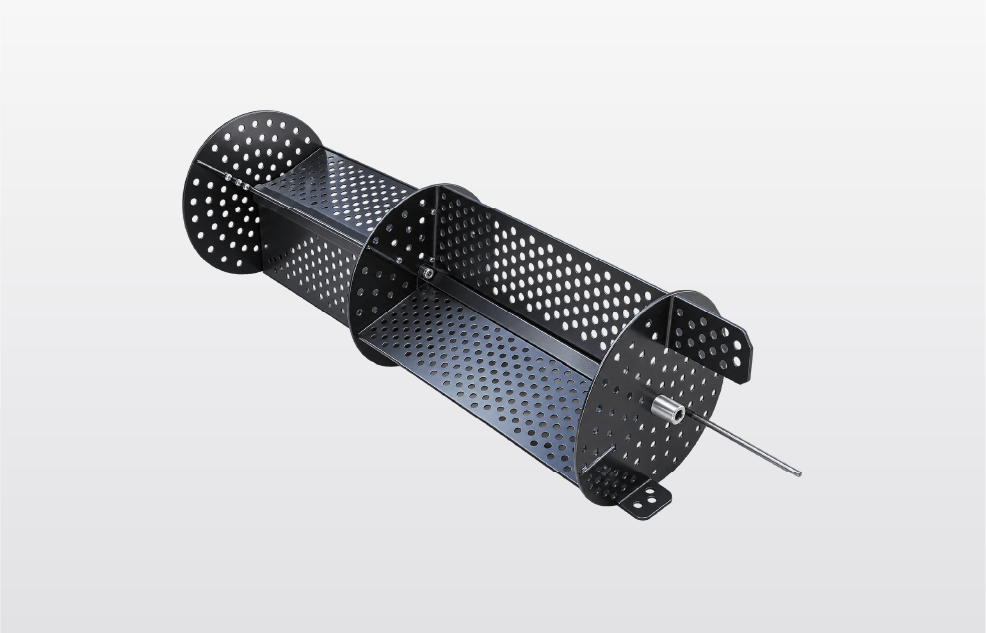

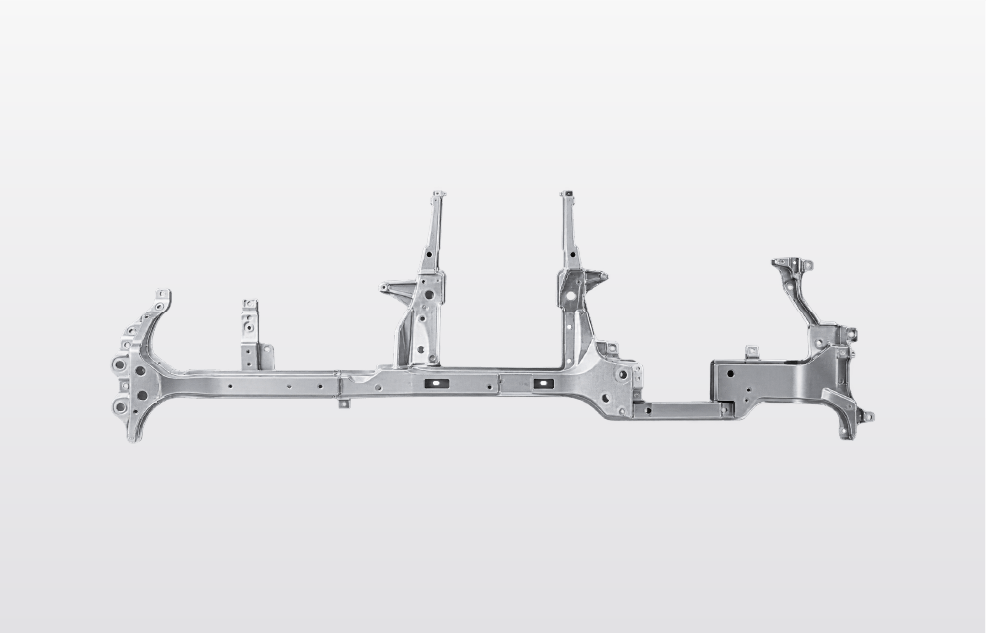

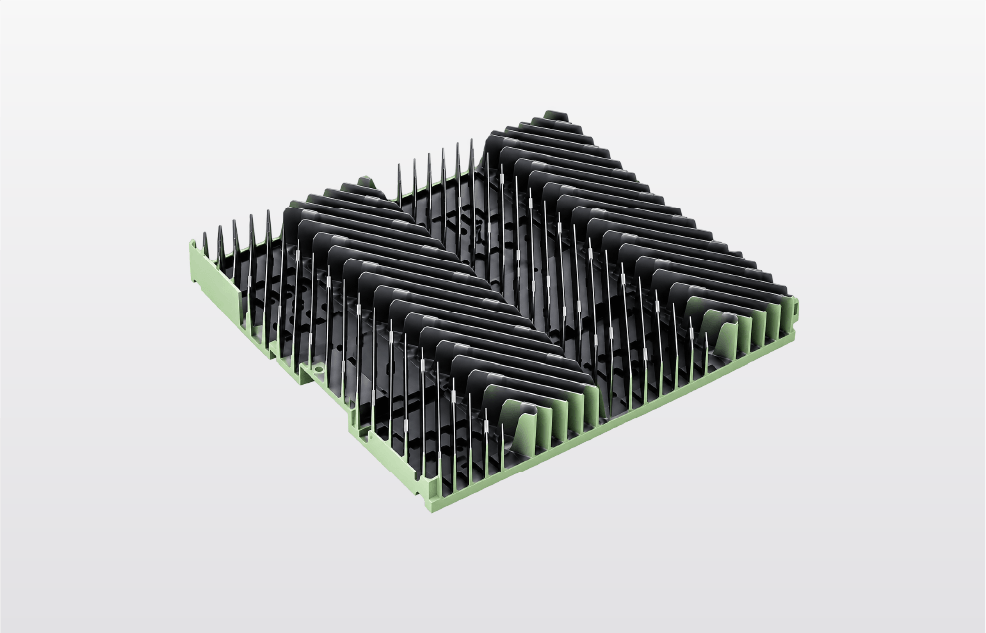

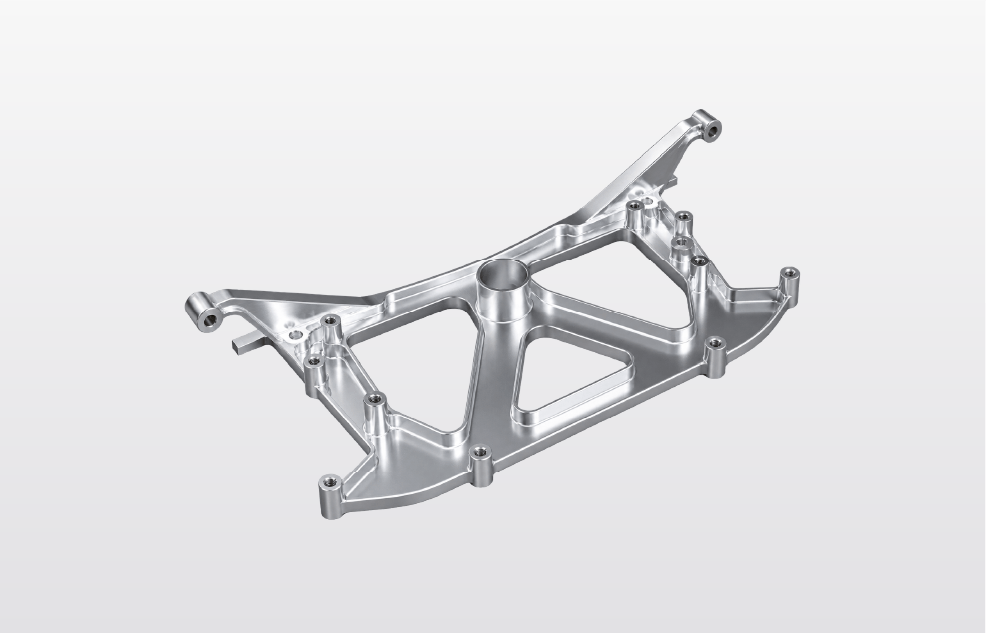

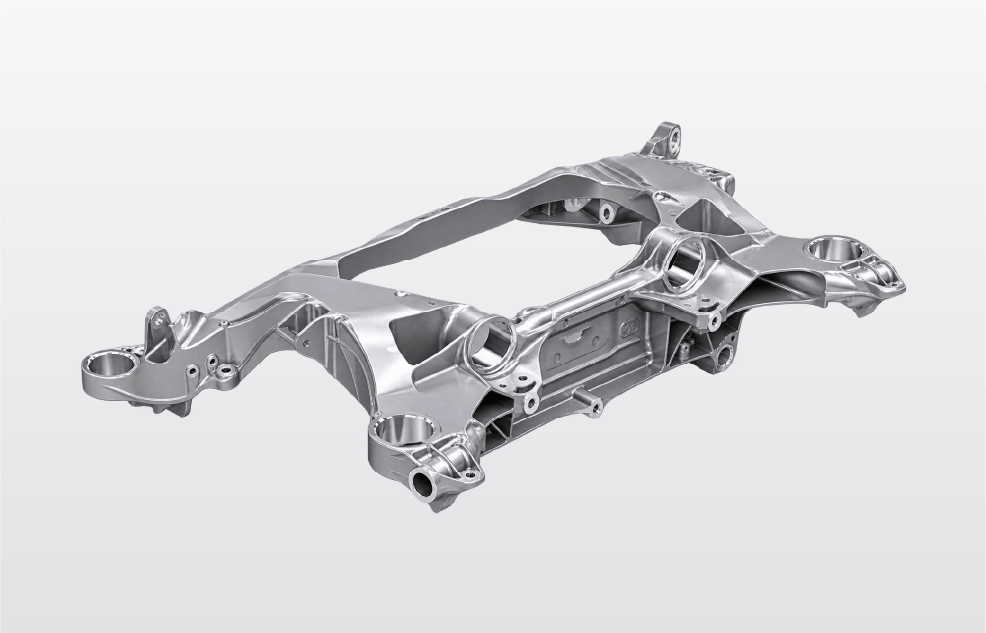

加工实例
设备页面详细优点
轻量化低能耗
自重小、能耗低、部署快
专攻中大型工件
满足中大型铝铸件及复合材料产品加工需求

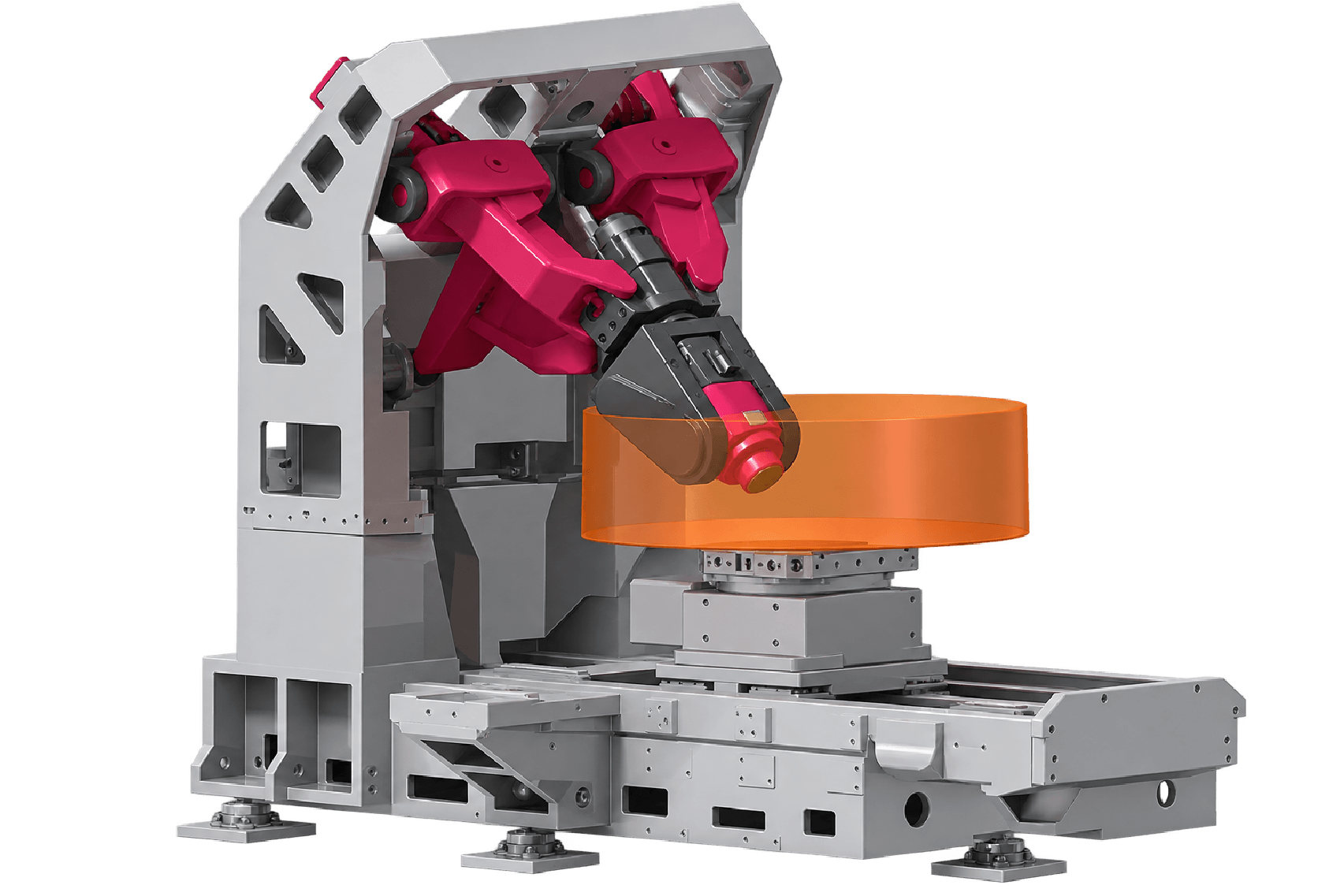

HKM850最大加工尺寸
最大加工直径:1300MM
最大加工高度:470MM
