极高快移速度
配合单外部轴转台，整体加工节拍大幅提升

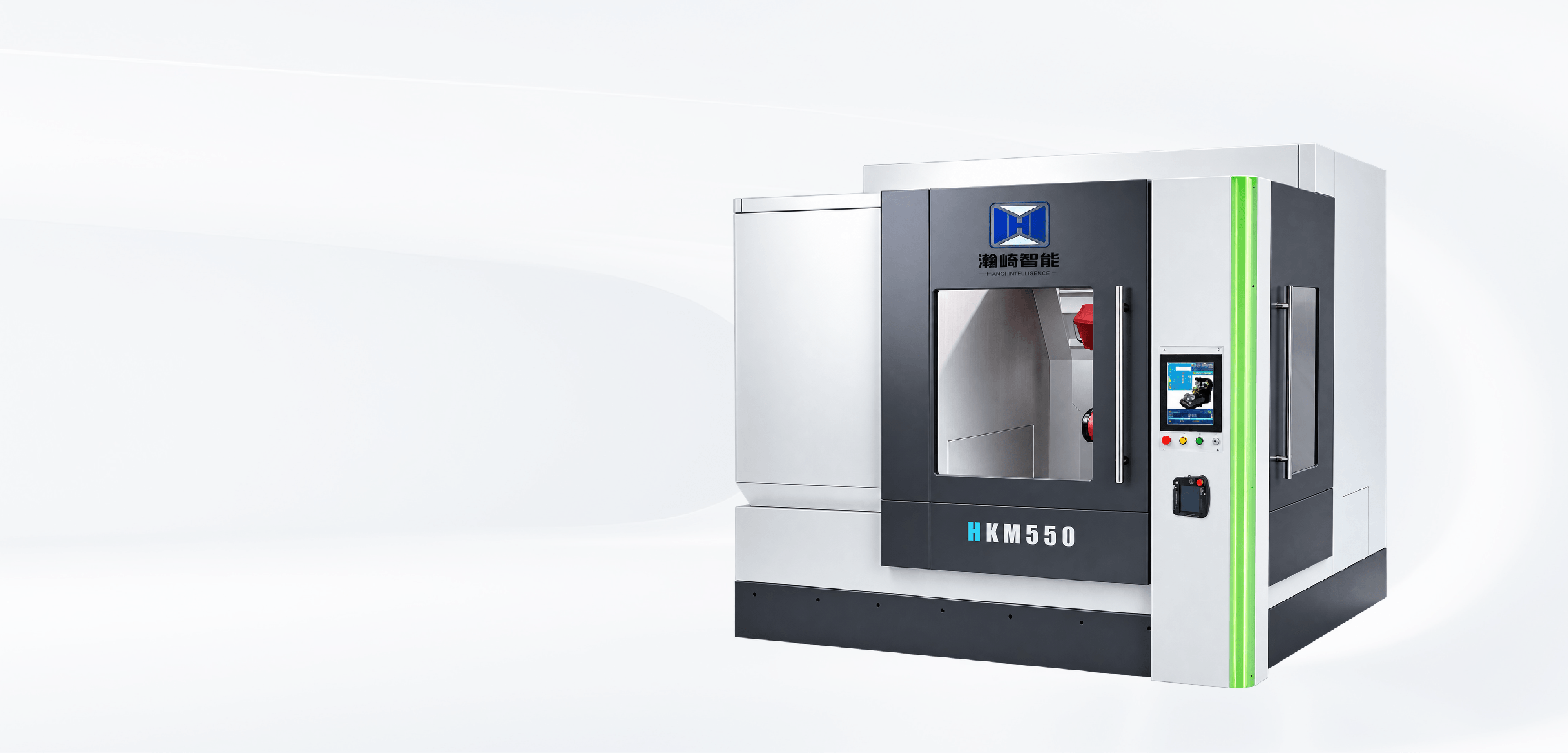

五轴混联高速加工中心HKM550
混联高速加工中心 中小型精密件全能选手
设备参数
| 技术描述 | 单位 | 参数 |
|---|---|---|
| 加工台面尺寸(转台) | mm | 500*500 |
| 1轴行程 | mm | 350 |
| 2轴行程 | mm | 350 |
| 3轴行程 | mm | 350 |
| 4轴行程 | ° | +360 |
| 5轴行程 | ° | +15/+135 |
| 最大工件尺寸 | mm | Φ900*470 |
| TCP最大快移速度 | m/min | 120 |
| TCP定位精度 | mm | ≤0.05 |
| TCP重复定位精度 | mm | ≤0.01 |
| 主轴刀柄规格 | / | HSK-A63 |
| 主轴最高转速 | rpm | 20000 |
| 主轴最大输出扭矩 | Nm | 21(S1)25(S6-25%) |
| 主轴电机功率 | kw | 22(S1) 26.4(S6-25%) |
| 刀库容量 | pc | 24/32/40 |
| 最长刀长 | mm | ≤300 |
| 设备尺寸 | mm | L:3900*W:4200*H:3000 |
| 设备总重量 | Kg | 6500 |
| 设备总功率 | kW | 56.7 |

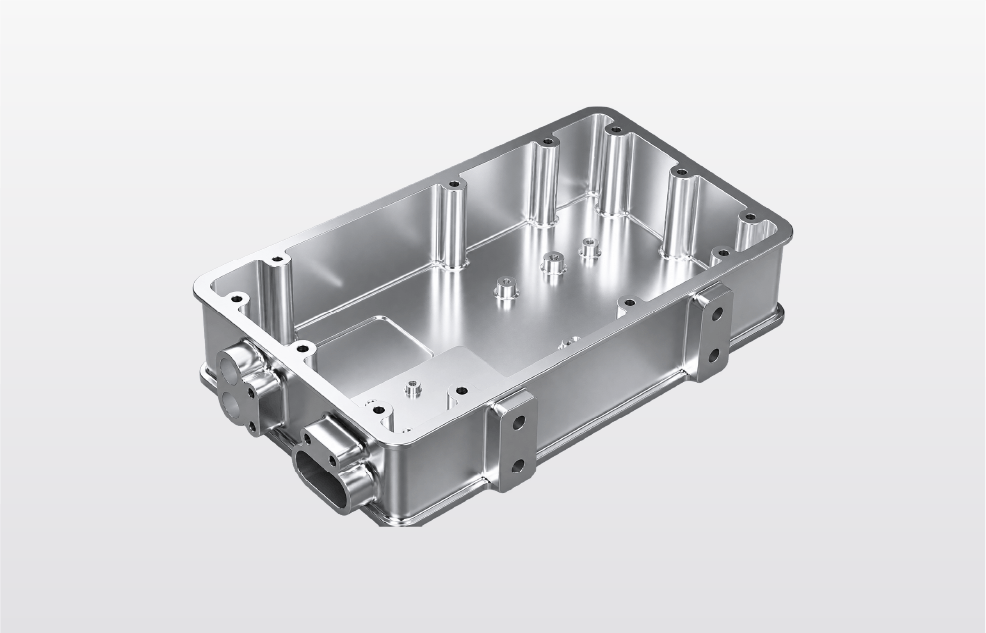

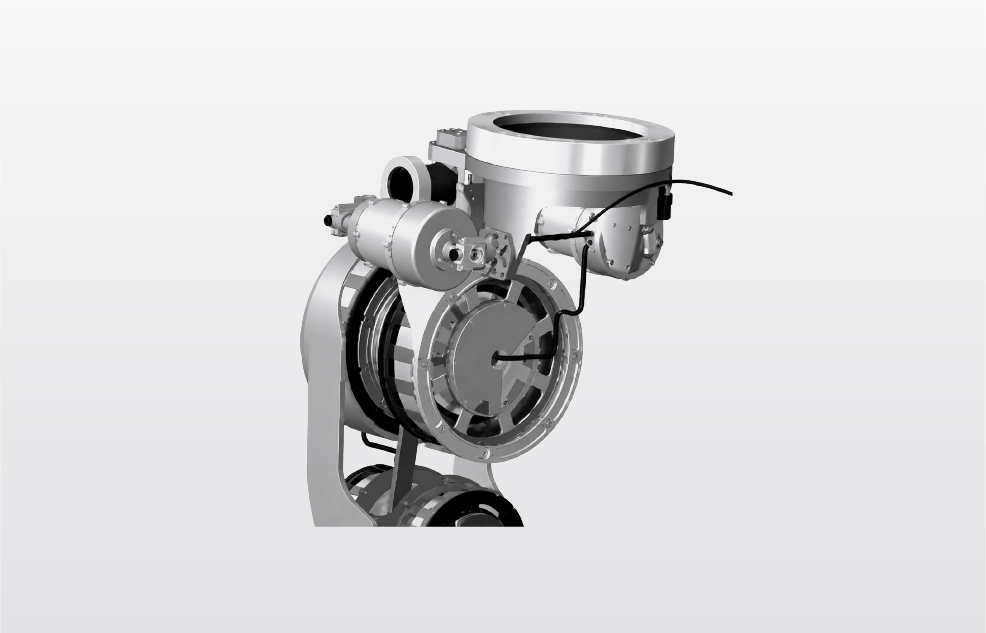

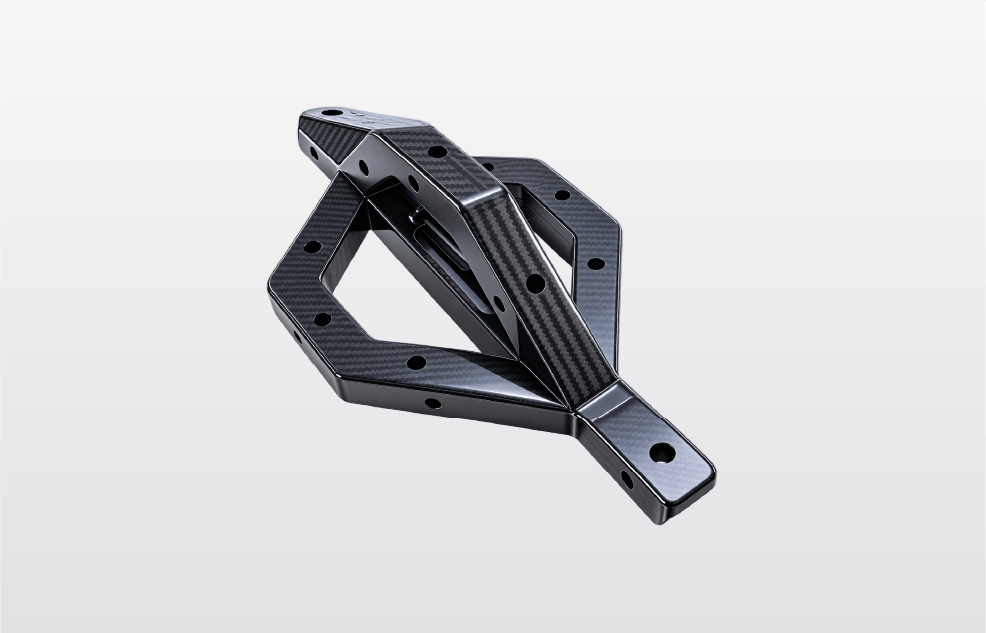

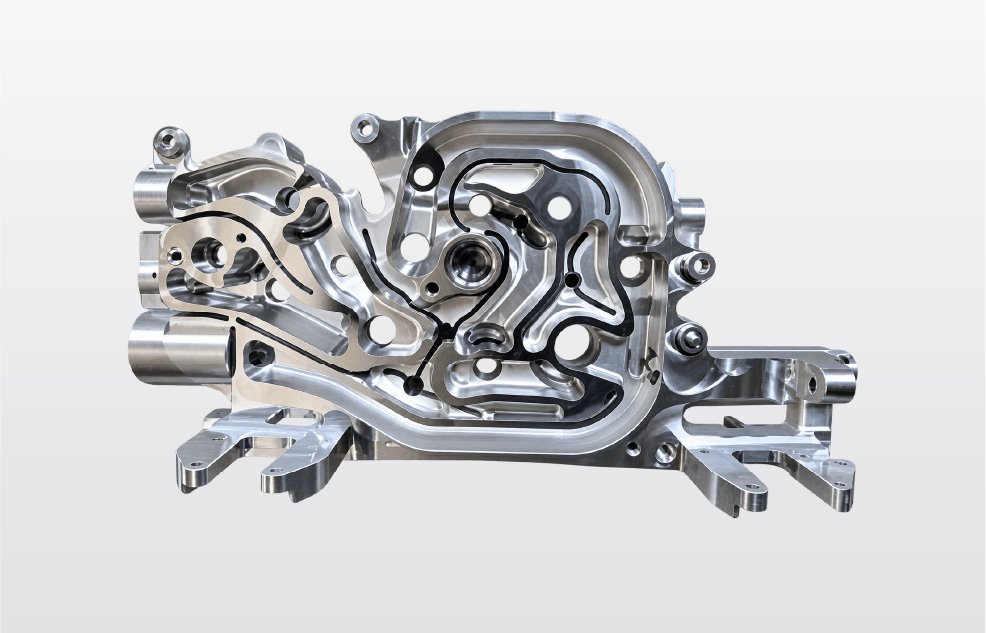

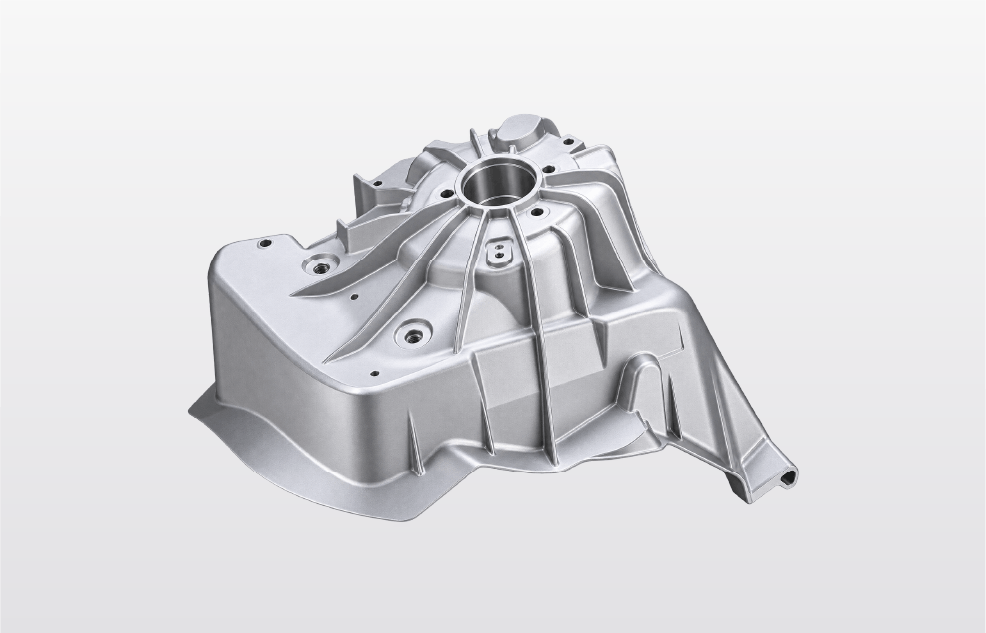

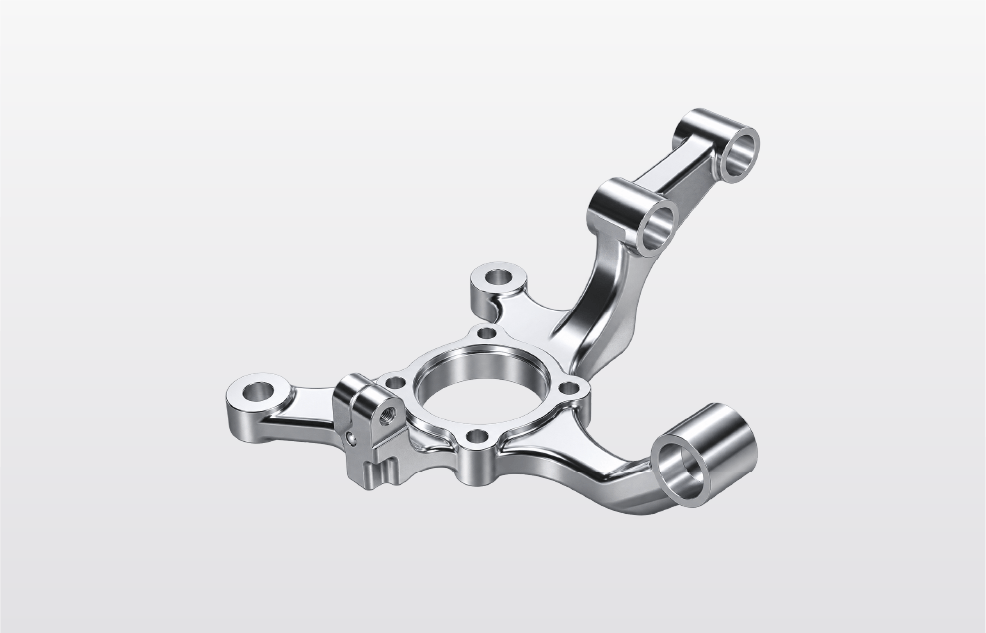

加工实例
设备页面详细优点
一次装夹五面加工
无需多次装夹定位，减少累积误差
轻量化低能耗
自重小，能耗低，部署快

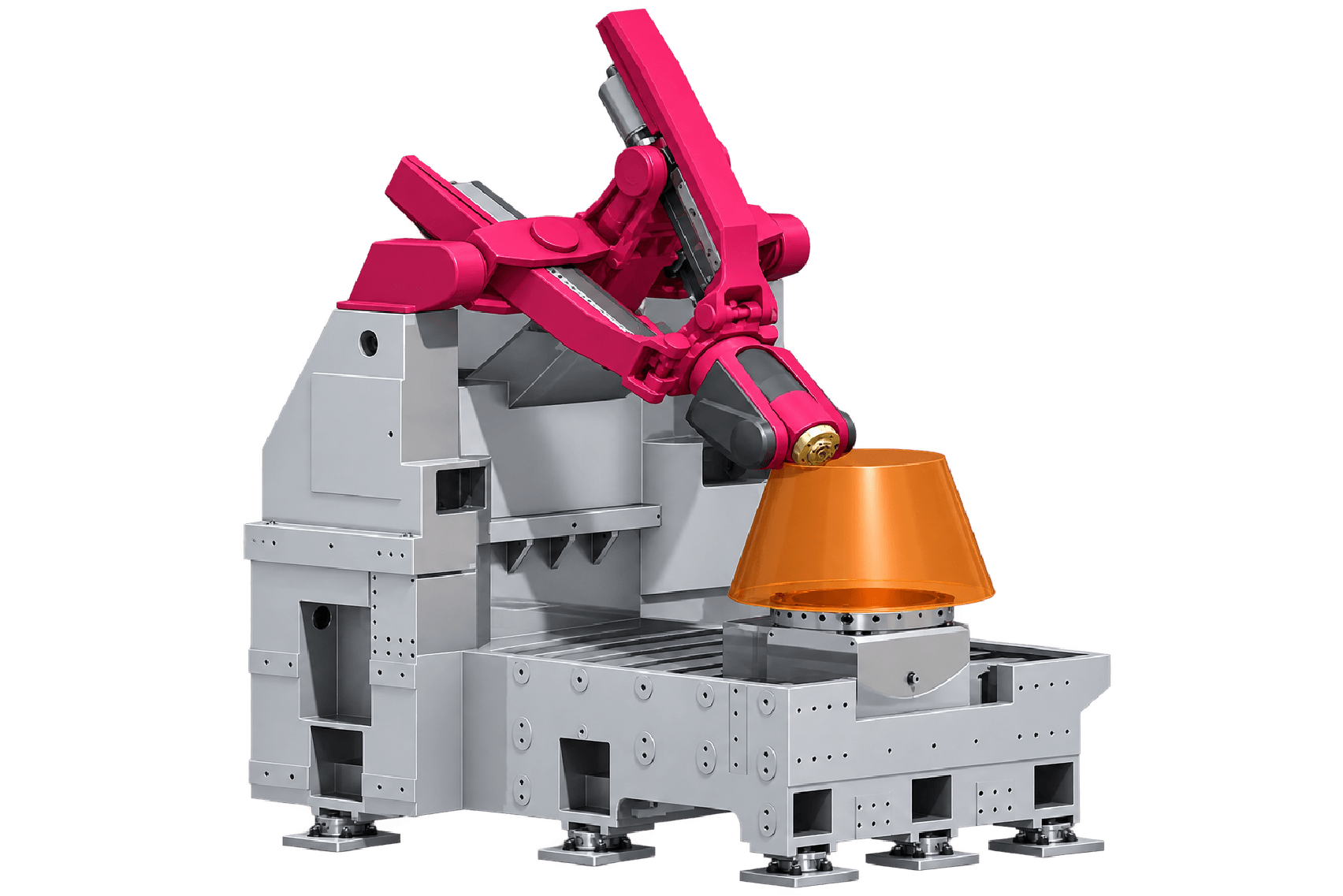

HKM550最大加工尺寸
最大加工直径:900MM
最大加工高度:470MM
